Dobór profilu zamkniętego rzadko sprowadza się do odpowiedzi na pytanie, który kształt jest „mocniejszy”. Projektant lub wykonawca musi pogodzić nośność, sztywność, masę i koszt materiału, a przy tym uwzględnić kierunek obciążeń, długość elementu oraz sposób jego podparcia. Wybór „na oko” może skończyć się nadmiernym ugięciem, ryzykiem wyboczenia albo nieefektywnym przewymiarowaniem konstrukcji.

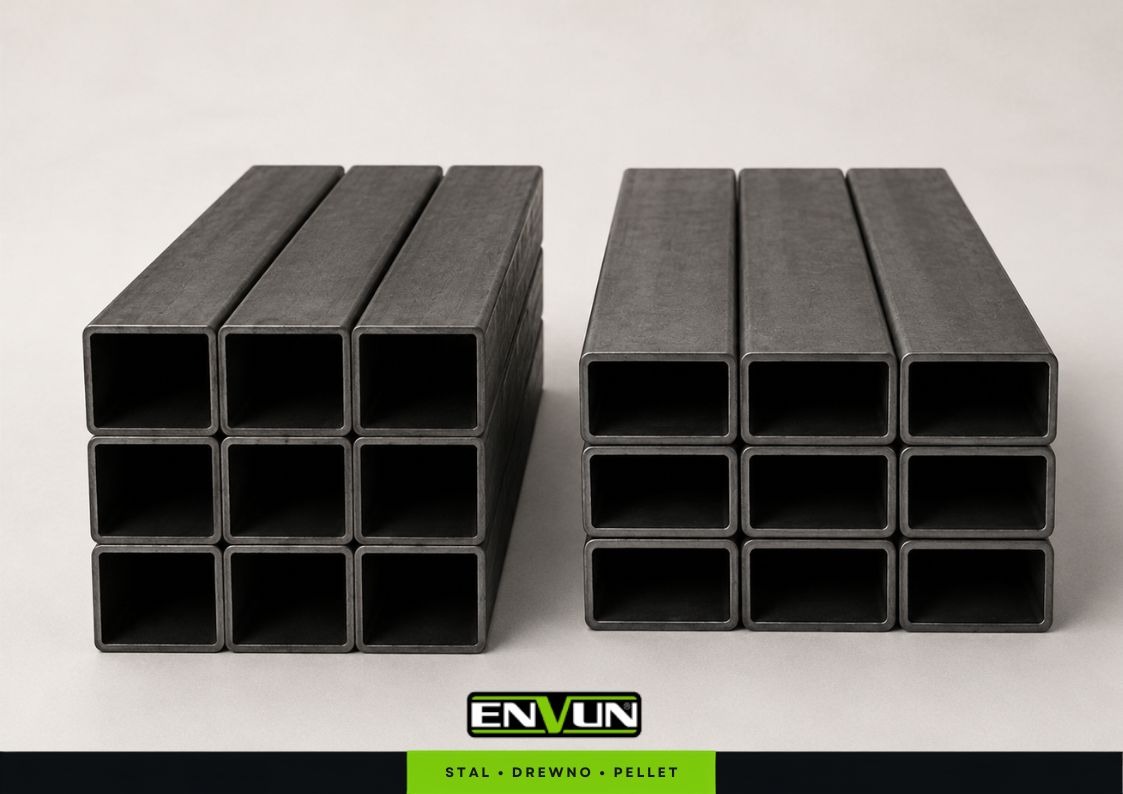

Profil kwadratowy zapewnia takie same właściwości geometryczne względem obu głównych osi. Profil prostokątny pozwala natomiast skoncentrować sztywność w kierunku, w którym jest najbardziej potrzebna. W artykule wyjaśniamy, co wynika z tej różnicy, kiedy każdy z przekrojów bywa korzystny i jakie dane trzeba sprawdzić przed zamówieniem materiału.

Ważne: artykuł wyjaśnia ogólne zasady pracy przekrojów. Nie zastępuje projektu ani obliczeń konstrukcyjnych. Wymiar profilu, grubość ścianki, gatunek stali, sposób połączenia i zabezpieczenie antykorozyjne powinny wynikać z dokumentacji przygotowanej przez osobę z odpowiednimi uprawnieniami.

Dlaczego kształt stalowego profilu zamkniętego ma znaczenie?

Kształt przekroju determinuje, jak element zachowuje się pod wpływem zginania, ściskania i skręcania. Liczy się nie tylko ilość stali, lecz także jej rozmieszczenie względem osi przechodzących przez środek ciężkości przekroju.

W profilu kwadratowym szerokość i wysokość są takie same. Dla dwóch głównych osi przekroju otrzymujemy więc jednakowe właściwości geometryczne. Profil prostokątny ma natomiast oś mocną i słabą: jego odporność na zginanie i ugięcie zmienia się zależnie od orientacji elementu.

Dwa parametry pomagają opisać tę różnicę:

• Wskaźnik wytrzymałości przekroju (W) określa odporność przekroju na naprężenia wywołane zginaniem względem danej osi.
• Moment bezwładności przekroju (I) jest geometryczną miarą sztywności przekroju i wpływa na wielkość ugięcia elementu pod obciążeniem.

W tabelach technicznych wartości te są zwykle podawane osobno jako Wx i Wy oraz Ix i Iy. Indeksy wskazują oś, względem której obliczono parametr. Porównanie samych wymiarów zewnętrznych nie wystarcza – trzeba sprawdzić właściwą oś pracy, grubość ścianki, masę jednego metra i pozostałe założenia projektu.

Właściwy układ materiału w przekroju pozwala uzyskać potrzebną sztywność bez automatycznego zwiększania masy całego elementu. To właśnie dlatego dwa profile o podobnej masie mogą zachowywać się inaczej w tej samej konstrukcji.

Kiedy profil stalowy kwadratowy jest dobrym punktem wyjścia?

Główną zaletą profilu kwadratowego jest symetria. Dla dwóch głównych osi ma on takie same momenty bezwładności i wskaźniki wytrzymałości. Dzięki temu jego zachowanie jest bardziej zrównoważone, gdy obciążenia mogą pojawiać się w różnych kierunkach albo orientacja elementu nie daje wyraźnej osi uprzywilejowanej.

Nie oznacza to, że profil kwadratowy jest zawsze bezpieczniejszy od prostokątnego. O wyniku decydują również wymiary, grubość ścianki, długość, warunki podparcia, sposób połączenia i gatunek stali. Symetryczny przekrój upraszcza jednak analizę przypadków, w których element powinien mieć podobną sztywność w obu płaszczyznach.

Ściskanie osiowe i elementy słupowe

W słupach, podporach i nogach maszyn istotnym stanem granicznym może być wyboczenie. Jest to utrata stateczności smukłego elementu ściskanego, która może wystąpić, zanim materiał osiągnie pełną nośność wynikającą z jego wytrzymałości.

Kwadratowy profil ma takie same właściwości geometryczne w obu głównych kierunkach. Przy porównywalnych warunkach podparcia nie tworzy więc z samego kształtu jednej wyraźnie słabszej osi wyboczenia. W praktyce nadal trzeba uwzględnić długość wyboczeniową, sposób zamocowania, imperfekcje, połączenia oraz rzeczywisty układ obciążeń.

Z tego powodu przekrój kwadratowy często pojawia się w słupkach, podporach, nogach urządzeń i pionowych elementach ram. Sam kształt nie przesądza jednak o przydatności konkretnego profilu do funkcji nośnej.

Obciążenia z różnych kierunków i ramy przestrzenne

Ramy maszyn, stelaże, konstrukcje wiat i inne układy przestrzenne mogą pracować pod wpływem sił działających w więcej niż jednej płaszczyźnie. Źródłem obciążenia bywają nie tylko ciężar własny i obciążenie użytkowe, lecz także wiatr, drgania, mimośrody oraz siły przekazywane przez połączenia.

Profil kwadratowy zapewnia zbliżoną sztywność na zginanie w obu głównych osiach. Jako przekrój zamknięty dobrze nadaje się również do elementów, w których projektant bierze pod uwagę skręcanie. Ostateczna odporność całego układu zależy jednak także od węzłów, spoin, otworów i lokalnego osłabienia ścianek.

Kiedy profil stalowy prostokątny pomaga ograniczyć masę elementu?

Profil prostokątny bywa korzystniejszy, gdy obciążenie działa głównie w jednej, znanej płaszczyźnie. Jego asymetria pozwala uzyskać większy moment bezwładności i wskaźnik wytrzymałości w osi mocnej, bez dokładania takiej samej ilości materiału w kierunku, w którym wysoka sztywność nie jest potrzebna.

Nie każdy prostokąt będzie automatycznie lżejszy lub mocniejszy od każdego kwadratu. Porównanie ma sens dopiero dla konkretnych przekrojów, ich masy, grubości ścianek i osi obciążenia. Dobrze dobrany profil prostokątny może jednak zapewnić lepszą relację masy do sztywności w zginaniu jednokierunkowym.

Zginanie jednokierunkowe: belki, rygle i przęsła

W poziomych elementach, takich jak belki, rygle, krokwie czy poprzeczki długich przęseł, obciążenie często działa przede wszystkim z góry na dół. W takim układzie profil prostokątny można ustawić większym wymiarem w pionie. Materiał znajduje się wtedy dalej od osi obojętnej, co zwiększa moment bezwładności względem osi zginania.

Takie ustawienie może ograniczyć ugięcie bez przechodzenia na cięższy przekrój kwadratowy. Korzyść trzeba jednak potwierdzić obliczeniami, ponieważ o pracy elementu decydują również rozpiętość, schemat podparcia, charakter obciążenia, stężenia i wymagania użytkowe.

Orientacja montażowa profilu prostokątnego

Profil prostokątny pracujący jako belka zazwyczaj wykorzystuje się „na sztorc”, czyli z większym wymiarem przekroju ustawionym w kierunku wysokości belki. W typowym przypadku obciążenia pionowego daje to większy moment bezwładności względem poziomej osi przechodzącej przez środek przekroju.

Ułożenie tego samego profilu „na płasko” zamienia oś mocną ze słabą i może wyraźnie zwiększyć ugięcie. Nie jest to jednak uniwersalna instrukcja montażu. Kierunek pracy zawsze trzeba odnieść do osi przyjętych w dokumentacji oraz do rzeczywistego przebiegu sił. Znaczenie mają także możliwość zwichrzenia, sposób podparcia i sztywność połączeń.

Poza kształtem: co ostatecznie decyduje o pracy profilu?

Wybór między kwadratem a prostokątem to dopiero pierwszy etap. Nawet korzystny geometrycznie przekrój nie spełni założeń projektu, jeśli nie zgadzają się pozostałe parametry materiału i elementu.

• Sposób wykonania i właściwa norma wyrobu. EN 10219 odnosi się do kształtowników zamkniętych formowanych na zimno, a EN 10210 do kształtowników zamkniętych wykonanych na gorąco. Nie oznacza to prostego podziału na profile „lekkie” i „masywne”. Normy różnią się zakresem wymagań dotyczących procesu, właściwości, tolerancji i warunków dostawy. Projekt powinien wskazywać właściwy rodzaj wyrobu, a dostawca – potwierdzić zgodność dostępnego materiału.
• Wymiary zewnętrzne i grubość ścianki. Zmiana wysokości lub szerokości przekroju oraz grubości ścianki wpływa na pole przekroju, masę, moment bezwładności, wskaźnik wytrzymałości i zachowanie miejscowe ścianek. Większa grubość nie jest jedynym sposobem zwiększenia sztywności. W zginaniu często bardzo duże znaczenie ma odsunięcie materiału od osi obojętnej, czyli wysokość całego przekroju.
• Gatunek stali i dokumentacja. Gatunki oznaczane przykładowo jako S235 lub S355 różnią się m.in. deklarowaną granicą plastyczności w warunkach określonych w odpowiedniej normie. Wyższa wytrzymałość stali nie zwiększa jednak automatycznie sztywności sprężystej elementu o tej samej geometrii, dlatego nie rozwiązuje sama problemu ugięcia. Gatunek, norma, wymagany dokument kontroli i warunki dostawy muszą wynikać z projektu i zostać potwierdzone dla konkretnej partii.

Do obliczeń dochodzą jeszcze długość elementu, podatność połączeń, otwory, spoiny, obciążenia miejscowe, temperatura pracy, środowisko korozyjne i sposób zabezpieczenia powierzchni. Właśnie dlatego katalogowy wymiar jest punktem wyjścia, a nie pełną specyfikacją konstrukcyjną.

Profil kwadratowy czy prostokątny – podręczne porównanie

Poniższe zestawienie porządkuje typowe przesłanki projektowe. Nie wskazuje gotowych wymiarów ani dopuszczalnych obciążeń.

Kształt profilu	Dominujący typ obciążeń	Typowe elementy konstrukcyjne	Efektywność materiałowa – masa do sztywności/nośności
Kwadratowy	Ściskanie osiowe; zginanie możliwe w obu głównych płaszczyznach; układy przestrzenne	Słupki, podpory, nogi maszyn, ramy i stelaże	Korzystny, gdy potrzebne są podobne właściwości w obu osiach; może być nieefektywny, jeśli element pracuje prawie wyłącznie w jednej płaszczyźnie
Prostokątny ustawiony osią mocną do zginania	Zginanie głównie w jednej, przewidywalnej płaszczyźnie	Belki, rygle, krokwie, poprzeczki i przęsła	Często pozwala uzyskać większą sztywność w kierunku pracy przy kontrolowanej masie; wymaga prawidłowej orientacji i sprawdzenia osi słabej

Najkrótsza reguła brzmi: kwadrat daje równowagę właściwości w dwóch osiach, a prostokąt pozwala świadomie wzmocnić jedną z nich. O tym, który wariant jest właściwy, rozstrzyga dokumentacja i obliczenia dla konkretnego elementu.

Najczęstsze pytania projektantów i wykonawców

Jak przygotować zapytanie o profile stalowe w ENVUN?

Kompletne zapytanie skraca drogę do potwierdzenia dostępności i aktualnej ceny. ENVUN działa w tym segmencie jako hurtownia i dystrybutor wyrobów hutniczych. Stan konkretnego wymiaru i ilości zmienia się, dlatego dział handlowy sprawdza go dla każdego zapytania.

W zestawieniu materiałowym podaj:

• rodzaj przekroju: kwadratowy lub prostokątny;
• wymiary zewnętrzne A x B w milimetrach;
• grubość ścianki;
• potrzebną długość pełnej sztangi – najczęściej 6 lub 12 m, albo inną długość wymaganą w projekcie;
• ilość w sztangach, kilogramach lub tonach;
• wariant powierzchni: czarny, ocynkowany albo bez preferencji;
• wymagany gatunek stali, normę i dokument kontroli, jeżeli wynikają z projektu;
• planowany termin odbioru.

Aktualnie opisana oferta ENVUN obejmuje profile II gatunku bez atestu. Jeżeli projekt wymaga określonego gatunku, normy, deklarowanych parametrów lub świadectwa odbioru, zaznacz to przed wyceną. Dział handlowy potwierdzi, czy materiał spełniający te wymagania jest dostępny.

Przy zakupie detalicznym możliwe jest jedno proste cięcie pełnej sztangi, jeśli ułatwia ono transport. Klient rozlicza całą sztangę i odbiera także pozostały odcinek. Zamówienia hurtowe są co do zasady wydawane bez seryjnego cięcia. ENVUN przygotowuje materiał do odbioru, natomiast przewóz organizuje klient.
